АС УО - формирователь статистических и аналитических отчетов по отказам технических средств ЖАТ.
Комплекс задач учет отказов имеет в своем составе формирователь отчетных документов. В период эксплуатации задачи неоднократно выполнялись доработки форм в соответствии с требованиями текущего момента. На сегодняшний день существует два формирователя отчетных форм («Документы отказов» и «Документы отказов в Excel»). Последние корректировки отчетных форм производились в «Документах отказов в Excel».
Кроме этого, в последние годы разработка новых и корректировка старых форм производится на веб-ресурсе АСУ-Ш-2. Веб-ресурс был выбран как наиболее соответствующий вариант с перспективой последующей трансфор¬мации всей отчетности КЗ УО ЖАТС в формат современной веб-технологии. Такой подход позволяет отказаться от специализированного клиентского программного обеспечения и использовать стандартные средства веб-браузе¬ра. Процессы обновления касаются только серверной части и не замет¬ны для пользователей. Для работы с АС УО пользователю доста¬точно иметь подключенный к СПД персональный компьютер и ссылку на веб-сайт АСУ-Ш-2 для иденти¬фикации. Далее в разделе «Опубликованные документы АСУ» перейти по ссылке «Документы по нарушениям в работе устройств СЦБ» - папка «УО». Возможность печати и выгрузки форм в документ excel сохранена.

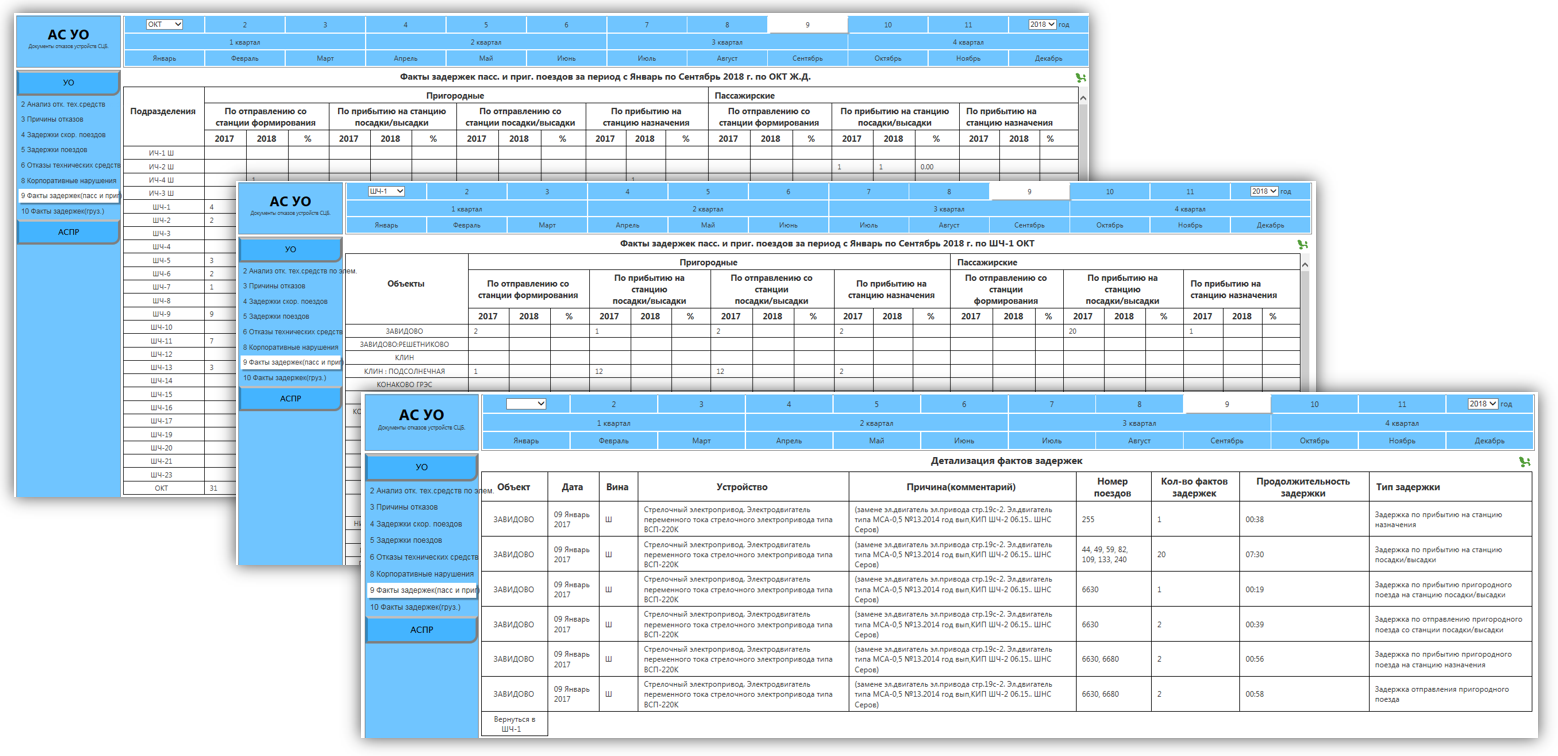

Принцип отображения данных построен по иерархической структуре. Пользователи уровня ЦШ могут просматривать все данные по всем дорогам до уровня объекта, пользователи службы – все данные по своей дороге также до уровня объекта, уровень ШЧ – данные по своему подразделению. Пример иерархической структуры построения приведен на рисунке ниже.
В настоящее время в АС УО доступно формирование следующих отчетов:

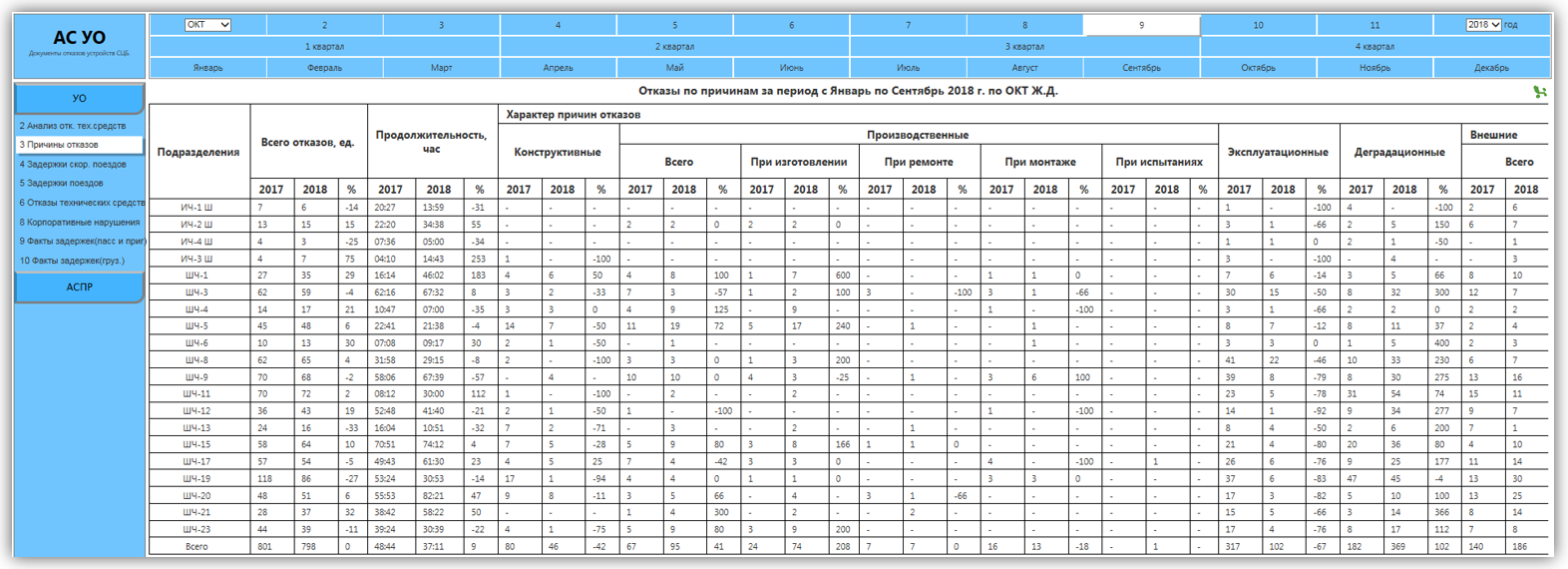

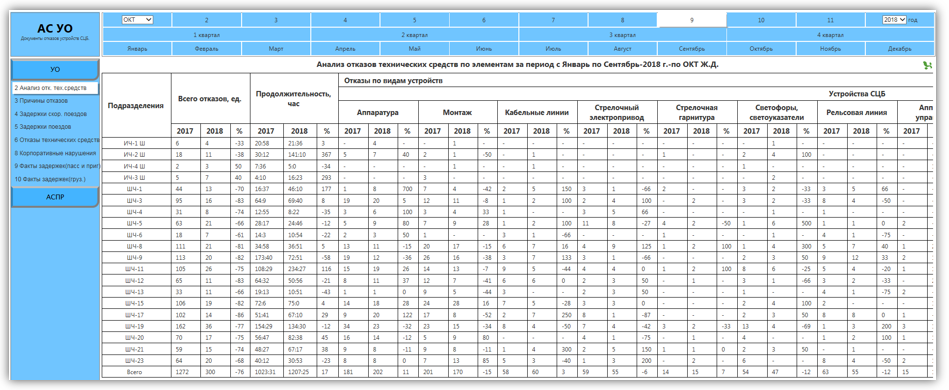

- Анализ отказов технических средств по элементам- Причины отказов
- Задержки скоростных поездов
- Задержки поездов
- Отказы технических средств
- Корпоративные нарушения
- Факты задержек (пассажирские и пригородные поезда)
- Факты задержек (грузовые поезда)
Кроме статистических форм в АС УО реализовано формирование отчетных документов АС ПР (системы поддержки принятия решений для диспетчера ШЧ) – папка «АСПР»:
Хронология отказа- История отказа
- Техническое заключение

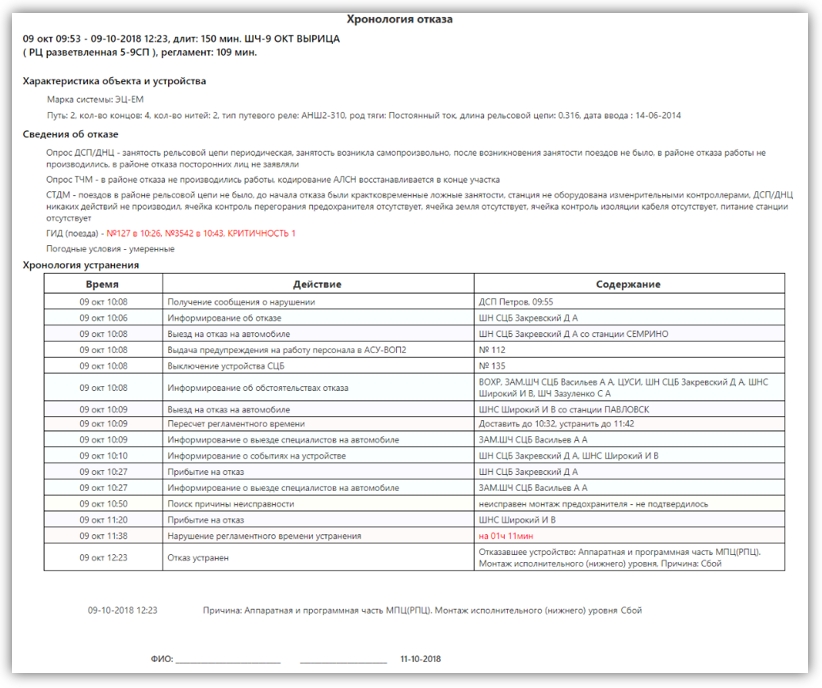

Документы автоматически формируются в случае, когда ШЧД организует расследование и устранение отказа (предотказа) с использованием задачи АСПР. Пример документа «Хронология отказа» приведен ниже:
В связи с тем, что требования к формам в последние годы, в том числе с вводом КАСАНТ, значительно изменились, возникла необходимость полного пересмотра набора отчетных форм КЗ УО ЖАТС - как по структуре, так и по содержанию.
Окончательный перевод отчетности КЗ УО ЖАТС в АС УО запланирован на конец 2018 года. Ниже приведен перечень отчетов, которые будут доступны на сайте АСУ-Ш-2 - АС УО:
1. Показатели эксплуатационной работы1.1.Продолжительность отказов и среднее время восстановления отказов технических средств
1.2. Эксплуатационные последствия от отказов технических средств
1.3. Анализ отказов по станциям, перегонам по ответственности
1.4. Количество ОТС, вызвавших факты задержек поездов
1.5. Количество ОТС 1, 2, 3 категории с разбивкой по классам жд линий
1.6. Станции/перегоны с негативной динамикой показателей надежности
1.7. Статистика фактов задержек пассажирских и пригородных поездов
1.8. Статистика фактов задержек грузовых поездов
1.9. Опасные отказы систем ЖАТ
1.10. Справка об ОТС, вызвавших задержки скоростных поездов
2. Статистика отказов по элементам и подразделениям
2.1. Статистика отказов по элементам и системам
2.2. Статистика отказов по характеру причин
2.3. Статистика отказов по элементам и фактам задержек поездов
3. Статистика отказов РЦ по элементам
3.1 Статистика отказов РЦ по элементам и ответственным службам
4. Статистика отказов по типам и элементам электроприводов
4.1. Статистика отказов элементов стрелок стрелочных переводов
5. Статистика отказов сигналов
6. Статистика отказов по аппаратуре СЦБ
7. Статистика отказов в монтаже и пайках релейных стативов и шкафов
8. Статистика отказов по кабельным линиям
9. Статистика отказов по воздушным линиям
10.Статистика отказов по пультам табло, аппаратам и щиткам управления
11. Статистика отказов по электропитающим устройствам
11.1. Статистика отказов по аккумуляторам
12. Статистика отказов по элементам защиты от перенапряжения
13. Статистика отказов по типам МПЦ
13.1. Статистика отказов по элементам МПЦ
14. Статистика отказов ГАЦ
14. Статистика отказов КТСМ
15. Статистика отказов УКСПС
16. Статистика отказов КГУ
17. Отчет о срабатываниях устройств УКСПС, КГУ
18. Справка об отказах устройств УКСПС и КГУ
После реализации отчетных форм на веб-ресурсе АС УО формирователи «Документы отказов» и «Документы отказов в Excel» будут упразднены.
